電磁淘洗精選機是一種用于提高磁鐵礦精礦品位的高效設備，廣泛應用于磁鐵礦選礦工藝末端，起到最終提精降雜的作用。華特磁電研制的新型電磁淘洗精選機采用了大筒徑結構入料、傘形散射均勻出料、脈動磁場控尾等技術，可明顯提高精礦品位和回收率、降低尾礦磁性鐵品位，適合超級鐵精粉、超細粒級精礦的提純和濃縮作業。
工作原理

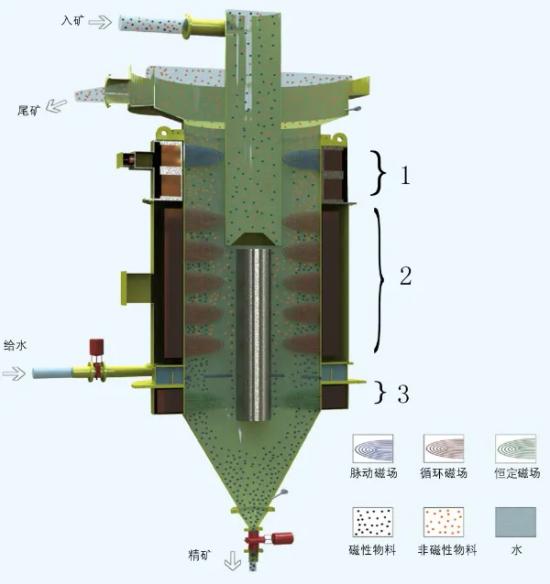

礦漿通過給料器以“高壓”狀態散射入分選筒內，通過設置于分選筒中部精選區域的循環磁場對已解離的磁鐵礦顆粒反復多次“淘洗”，實現磁性物質與非磁性物質完全分離，精礦品位得到提升。在精選區域未進行選別的磁鐵礦進入控尾區域后，在上升水流及交替變化磁場、磁感應環的作用下重新進入精選區域中進行再次精選，降低了尾礦品位。精礦在分選筒下部補償區域輔助磁場的作用下，進入設備底部的錐體內，由下部精礦管排出。
技術特點
■采用雙線圈脈動磁場控尾專利技術，控尾效果好，精礦回收率高。
■分選筒內部設置感應磁環，提高了分選區出口的磁場力，能有效捕捉溢流區磁性礦物，防止因水流或礦漿波動導致跑尾現象發生。
■加大給料筒筒徑，隔離無磁及弱磁區，有利于控制尾礦品位，提高精礦回收率。
■給礦筒底部采用錐形布料方式，離心散射方式確保均勻給料，解決礦物磁團聚現象，使礦物在分選筒內得到更好地分選，降低了精礦中的雜質。
■給礦管由主管和副管總成，主管和副管同軸，入礦由位于主管中間的副管進入，便于使用現場與外部管路的對接，同時避免了入礦的礦漿對主管的沖刷，延長給礦管的使用壽命。
■將先進磁力選礦與自動化控制技術相結合，根據礦石性質和給礦量的變化，自動對給水閥、精礦閥和磁場強度進行精準、快速地調節，確保選礦指標穩定；具有“一鍵啟動/停止”功能，實現無人值守。
應用效果

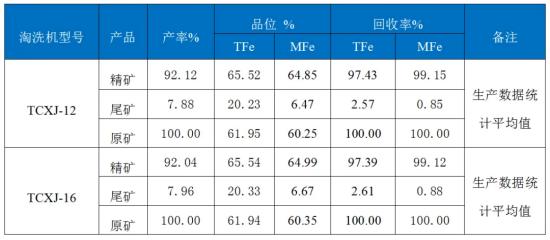

TCXJ-12型淘洗機給礦TFe品位61.95%，精礦產率92.12%，TFe品位65.52%，尾礦TFe品位20.23%、MFe 6.47%，鐵精礦TFe回收率97.43%、MFe回收率99.15%，精礦TFe品位提高3.57%，MFe品位提高4.60%。
TCXJ-16型淘洗機給礦TFe品位61.94%，精礦產率92.04%，TFe品位65.54%，尾礦TFe品位20.33%、MFe 6.67%，鐵精礦TFe回收率97.39%、MFe回收率99.12%，精礦TFe品位提高3.60%，MFe品位提高4.64%。

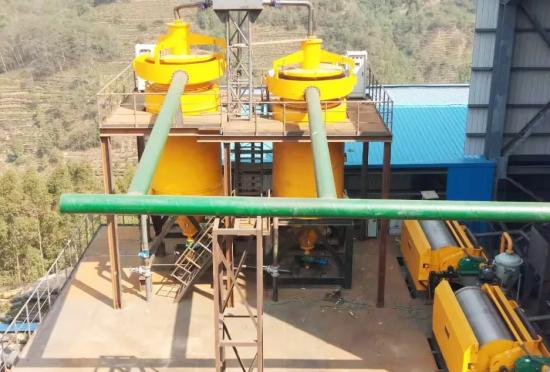

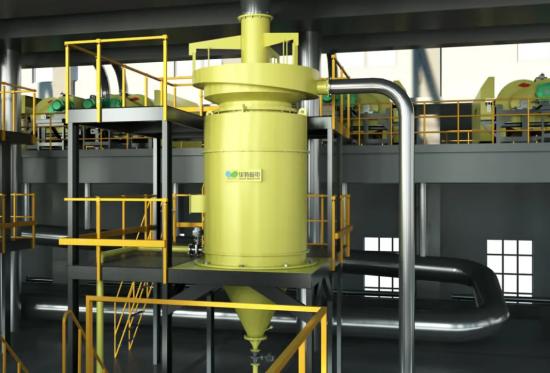

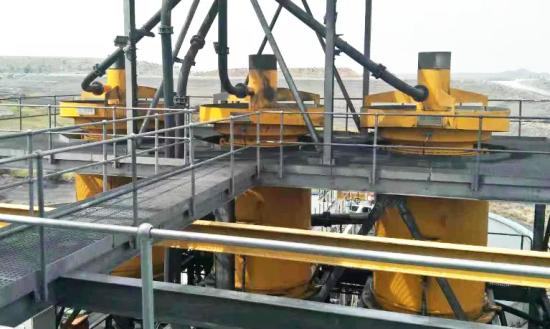

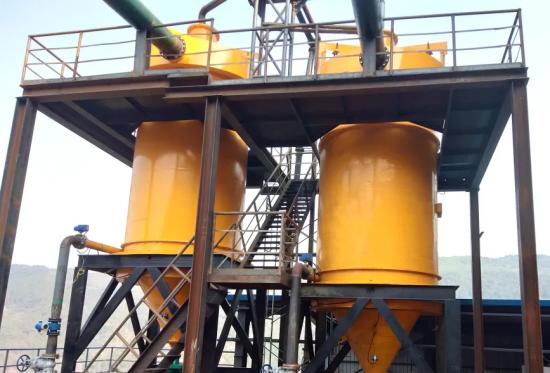

產品現場
